來源：連接器世界網 作者：蘇博彥
1 引言
在航空航天產業快速發展的背景下，飛行器向高機動性、高可靠性、高智能化方向迭代，對電氣系統的性能要求不斷提升。航空線纜組件作為電氣系統的“神經與血管”，廣泛分布于機身、機翼、發動機艙等關鍵部位，需在極端溫度（-65℃～+260℃）、強振動、高電磁干擾、濕熱 鹽霧、高空低氣壓等嚴苛環境下長期穩定服役，其設計合理性與工藝精密性直接關系到飛行安全。據統計，航空電氣系統故障中，約30%與線纜組件設計缺陷、工藝不當或材料老化相關，因此，優化線纜組件設計、提升線纜組件產品制造工藝水平，成為保障飛行器可靠性、降低維護成本的核心任務。
線纜組件是一組線、纜、連接器及附件的裝配組合，通常由電連接器、尾部附件、電線電纜、屏蔽及外護套、其他零部件等組成，線纜組件設計采用一定的工藝方法將其組合成一個整體，從而實現設備和設備之間、儀器和儀器之間的電流和電信號的傳輸。線纜組件產品經加工、整理、排列后能作為一個獨立的部件進行安裝或拆卸。一般情況下，航空設備整機的所有布線，都可以由若干個線纜組件組裝而成，因此，線纜組件是整機設備互連系統中最基本的組成單元，也是整機線纜互連設計技術的核心。

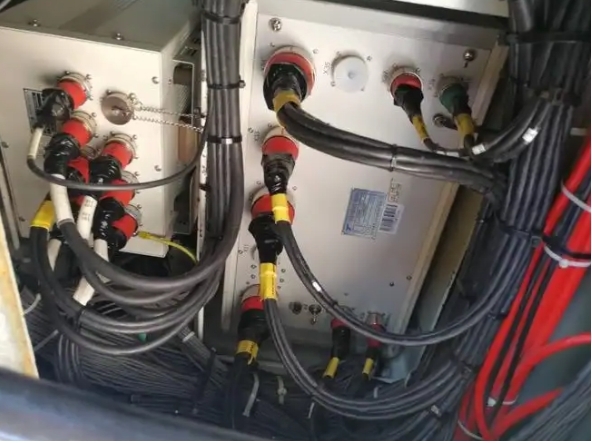

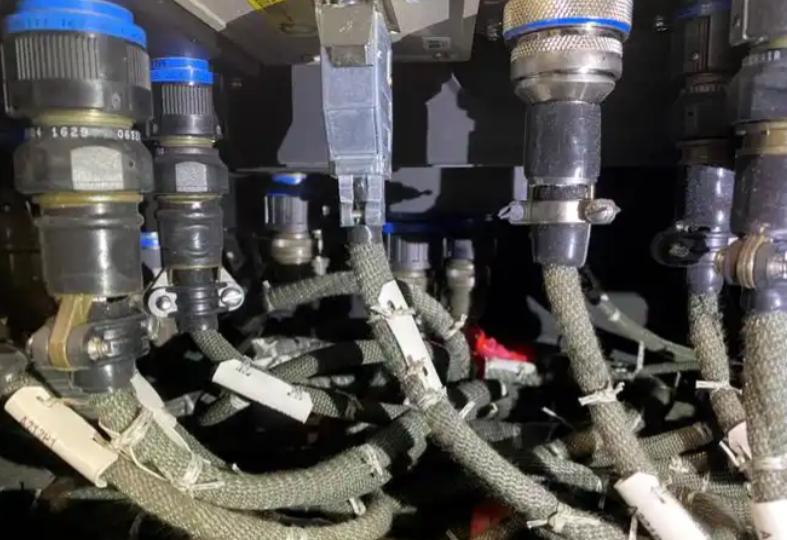

線纜組件安裝圖示
2 航空線纜組件設計技術
航空線纜組件設計以“環境適配、安全冗余、電磁兼容、輕量化、易維護”為核心準則，需結合飛行器的服役環境、電氣性能要求，統籌材料選型、結構設計、電磁兼容設計等多個環節，確保組件在全生命周期內的可靠性與穩定性。線纜組件設計過程需嚴格遵循相關行業標準，如美軍標《SAE AS22759 航空電線通用規范》、《SAE AS50881 航空線束設計與安裝》、中國航空標準 《GJB 1215A-2005 射頻電纜組件通用規范》、《HB 8570-2020 航空電線試驗方法》、《HB 6438-2021 航空產品線束加工通用要求》等。
2.1 材料選型設計
材料選型是航空線纜組件設計的基礎，直接決定組件的耐溫、耐環境、導電、屏蔽等核心性能，線纜組件產品選型優先級遵循“耐溫→屏蔽→機械強度→重量”的原則，需結合具體應用場景優化選擇。
1）導體材料：導體作為電能與信號傳輸?shù)暮诵模毦邆涓邔?dǎo)電率、抗疲勞、耐腐蝕、輕量化等特性。目前航空線纜常用導體為鍍銀銅、鍍鎳銅，以高純度無氧銅為基底（導電率≥100% IACS），其中鍍銀銅導體耐溫可達200℃以上，適用于高頻信號傳輸場景，如雷達、航電系統。
2）絕緣與護套材料：絕緣與護套材料須具備耐高低溫、阻燃、耐油、低煙、耐化學腐蝕等特性，避免因絕緣破損導致短路、信號干擾等故障。常用材料包括PTFE（聚四氟乙烯）、ETFE（乙烯-四氟乙烯共聚物）、聚酰亞胺（PI）、硅橡膠等。
3）屏蔽材料：為抑制電磁干擾（EMI/RFI），保障信號傳輸?shù)耐暾裕娇站€纜需設計合理的屏蔽結構，屏蔽覆蓋密度需達到85%～95%。屏蔽結構通常采用“鋁箔/聚酯薄膜+鍍錫/鍍銀銅編織層”的復合結構，其中鋁箔/聚酯薄膜實現100%高頻反射，銅編織層（編織角度55～65°，60°最優）實現低頻屏蔽，兼顧屏蔽效能與柔性。對于高速差分、射頻等特殊場景，采用雙編織+隔離層結構；新型碳納米管復合屏蔽材料可實現減重30%，屏蔽效能＞80dB@1GHz，已逐步應用于高端航空裝備。
4）連接器材料：連接器作為線纜組件產品的連接節點，須具備耐振動、耐環境、高插拔壽命等特性。常用連接器為MIL-DTL-38999Ⅲ系列圓形連接器、ARINC 600矩形連接器、SMP射頻連接器等。接觸件采用鍍金處理（鍍層厚度≥1.27μm），提升導電性能與耐腐蝕性；殼體多采用鋁合金加表面處理方案，增強機械強度；密封膠圈采用硅橡膠、氟橡膠，保障密封性能，滿足氣密、防潮要求。
2.2 結構設計
航空線纜組件產品的結構設計需兼顧電氣性能、機械性能與安裝維護便利性，重點關注線徑與載流、布線與隔離、端接強化、輕量化優化等環節。
1）線徑與載流設計：線徑選型需結合載流量、電壓降、環境溫度等因素，如：環境溫度125℃時需降額30%，避免因過載導致絕緣老化、導體過熱。在高頻信號傳輸場景，需考慮趨膚效應，優先采用多股絞合或空心導體，減少信號衰減。
2） 布線與隔離設計：為減少不同類型線纜之間的干擾，需對功率線（≥28V）、信號線、射頻線、低速數據線進行分束布線，以降低串?dāng)_。布線過程中需嚴格控制彎曲半徑，通常靜態彎曲半徑≥6倍線徑，動態彎曲半徑≥10倍線徑，避免銳角彎折（＜90°），防止絕緣開裂與屏蔽層斷裂。
3) 端接強化設計：連接器根部是振動疲勞的重點故障區，需設計應力消除結構，如采用尾部附件、熱縮管、編織網管進行加固，抑制振動導致的端接松動、導體斷裂。端子與導體的端接方式需結合導體類型與應用場景選擇，壓接方式適用于批量生產，焊接方式適用于高頻、高溫場景，確保端接的電氣連續性與機械可靠性。
4) 輕量化優化設計：輕量化是現代航空裝備的核心需求之一，航空線纜組件產品的輕量化可通過材料優化與結構簡化實現。如采用PI/PTFE超薄絕緣（壁厚0.1～0.2mm）、鋁基復合材料護套、中空導體等方案。此外，通過優化布線路徑、減少冗余線纜，可進一步實現整機減重。
2.3 電磁兼容設計
航空電氣系統中，各類線纜密集布置，電磁干擾問題突出，電磁兼容（EMC）設計是保障線纜組件產品正常工作的關鍵。電磁兼容設計需遵循“抑制干擾源、切斷干擾路徑、提升敏感設備抗干擾能力”的原則，重點從屏蔽設計、接地設計、濾波設計三個方面入手。
1) 屏蔽設計：采用復合屏蔽結構，確保屏蔽層360°連續接觸，避免屏蔽層斷點導致的干擾泄漏。對于高頻射頻線纜，采用屏蔽層單端接地（低頻）或雙端接地（高頻），避免地環路干擾。
2) 接地設計：接地是抑制電磁干擾的重要手段，需建立統一的接地系統，將線纜屏蔽層、連接器殼體、設備外殼等可靠接地，接地電阻應≤1Ω。單端接地適用于低頻線纜（＜1MHz），可避免地環路產生的干擾；雙端接地適用于高頻線纜（＞1MHz），可提升屏蔽效能，但需確保兩端接地電位一致。
3) 濾波設計：在連接器端口加裝EMI濾波器，抑制傳導干擾。需要注意的是，濾波設計需結合信號頻率、干擾類型，優化濾波器參數，避免濾波器對正常信號的衰減。
3 發展趨勢與展望
隨著航空航天產業的不斷升級，結合數字化、智能化技術的發展，航空線纜組件設計與工藝正朝著以下方向發展：
1)高頻化與高速化：隨著航電系統向5G、毫米波通信、相控陣?yán)走_(dá)等方向發展，對線纜組件產品的高頻信號傳輸能力要求不斷提升，未來將重點研發高頻、低損耗的線纜材料與結構，優化阻抗匹配設計，降低信號衰減，滿足40GHz以上高頻信號傳輸需求。
2)輕量化與小型化：大型民用客機、無人機等裝備對減重的需求日益迫切，未來將進一步推廣鋁基復合導體、超薄絕緣材料、空心導體等輕量化材料，優化布線結構，減少線纜體積與重量，同時提升線纜的集成度，適應小型化安裝空間需求。
3)智能化與數字化：數字化設計與制造技術將深度融合，采用三維仿真、數字孿生、人工智能等技術，實現線纜組件的虛擬設計、虛擬制造、虛擬測試，提升設計效率與制造精度；在服役過程中，采用分布式光纖傳感技術等，實現線纜健康狀態的實時監測與故障預警。
4)國產化與自主化：目前，我國高端航空線纜組件的核心材料（如特殊氟塑料、高端連接器）與國外發達國家相比仍存在一定差距，未來將加大國產材料與零部件的研發投入，突破材料技術壁壘，建立自主可控的供應鏈體系，提升國產航空線纜組件產品的競爭力，滿足國產大飛機、高端航空、航天裝備的需求。
5)綠色化與可持續化：結合航空產業的環保需求，未來將研發環保、可回收的線纜材料，優化制造工藝，減少污染物排放；通過輕量化設計，降低飛機燃油消耗與二氧化碳排放，實現綠色航空發展。
4 結論
航空線纜組件作為飛行器電氣系統的核心部件，其設計與工藝水平直接決定整機的安全性、可靠性與耐久性。線纜組件設計體現了電氣、結構和工藝的多重設計和規則，是一個綜合的結果，本文闡述了航空線纜組件設計技術，得出以下結論：
1） 航空線纜組件設計需以環境適配、安全冗余、電磁兼容、輕量化為核心，重點優化材料選型、結構設計與電磁兼容設計，嚴格遵循行業標準，確保線纜組件產品在嚴苛環境下的穩定服役。
2） 高頻化、輕量化、智能化、國產化、綠色化是航空線纜組件的未來發展趨勢，數字化設計與精密制造技術的深度融合，將成為突破技術瓶頸、提升線纜組件產品競爭力的關鍵路徑。
未來，需進一步加大核心技術研發投入，突破國產材料與零部件的技術瓶頸，推動數字化、智能化技術在線纜組件設計與制造中的應用，不斷優化航空線纜組件產品的性能，為我國航空航天產業的高質量發展提供支撐。
參考文獻：
[1] 王健, 李娟, 張磊. 航空線纜組件的設計與制造工藝研究[J]. 航空制造技術, 2020, 63(12): 86-91.
[2] 中國航空工業集團公司. HB 7829-2018 航空線纜組件通用技術要求[S]. 北京: 航空工業出版社, 2018.
[3] 李軍, 趙陽, 王浩. 高端航空線纜組件關鍵技術研究進展[J]. 電線電纜, 2021, (4): 1-5.
[4] 中國電子科技集團公司第二十三研究所. 航空線纜組件制造工藝規范[Z]. 2020.
[5] 王健, 李娟. 航空線纜組件制造工藝優化[J]. 航空制造技術, 2021, 64(8): 92-97.
[6] 陳明, 王麗. 航空線纜屏蔽結構設計與屏蔽效能測試[J]. 電子技術應用, 2021, 47(3): 145-148.
[7] 劉軍, 張艷. 航空連接器的選型與可靠性分析[J]. 航空精密制造技術, 2020, 56(2): 56-59.
[8] 美國軍用標準. MIL-STD-975 航空電氣系統線纜載流量標準[S]. 華盛頓: 美國國防部, 2019.
[9] 趙偉, 李娜. 航空線纜布線設計與電磁干擾控制[J]. 航空電子技術, 2020, 51(4): 45-49.
[10]陳明, 王麗. 航空線纜屏蔽接地設計與實踐[J]. 電工技術, 2021, (11): 102-103.
